Самый маленький продукт Apple, о котором давно ходят слухи (но это не электронный ключ), наконец-то попал к Саманте Голдхарт-автору статьи, переводом которой мы делимся в преддверии нового старта курса по разработке iOS.
Добро пожаловать, AirTag! Будет интересно посмотреть, как AirTag работает со сменной батареей (да! Это первая замена батареи в продуктах Apple за последние годы!) она будет выглядеть по сравнению с проверенными продуктами.
Устройства Apple и не Apple
Сегодня в обзоре: Tile Mate, Galaxy SmartTag, Apple AirTag и оценка размера 25 центов
Чтобы сравнить AirTag с конкурентами, я взял ветерана рынка Tile Mate, а также Samsung Galaxy SmartTag. Из этих трех устройств планшет AirTag, похожий на Mentos, является самым маленьким. Размером с 50-центовую монету, само устройство немного больше, чем его батарея. Плитка-самое тонкое из всех устройств, AirTag примерно в полтора раза толще, и если вы посмотрите на SmartTag со стороны, может показаться, что он может вместить целых две плитки. Apple, вероятно, желая сделать устройство максимально компактным, приняла нестандартное решение-убрала отверстие для брелока от AirTag (мы постараемся решить эту проблему). Излишне говорить, что ничто не сравнится с Apple с точки зрения превращения базовых функций в премиальные функции в виде дополнительных устройств.
Но эта статья не только о сравнении трекеров — сегодня я разберу сразу три устройства! Во-первых, давайте посмотрим на внутреннюю часть устройств, использующих рентгеновский аппарат Creative Electron.
Рентгеновские изображения Tile Mate, Galaxy SmartTag, Apple AirTag и. Да, четверть доллара (но как-то не тянет на законное платежное средство, не находите?), сделанное с помощью Креативного электронного устройства (не смотрите на правый крайний)
Как всегда, многое можно понять по рентгеновским снимкам. Судя по плотности элементов, уменьшать воздушный поток некуда. Говоря о плотности элементов: относительно темное изображение AirTag объясняется наличием большого магнита в центральном динамике и стальной крышки батарейного отсека — рентгеновские лучи проникают сквозь них слабо. (Более подробные изображения можно посмотреть на отличной панорамной анимации.) По сравнению с AirTag другие трекеры кажутся гигантами — и у них даже нет магнитов. (Хотите знать, почему? Читайте дальше!)
AirTag в рентгеновских лучах 360°:
Несмотря на впечатляющую компактность AirTag, этому устройству удалось реализовать сверхширокополосные (UWB) функции. Кстати, сама технология UWB-довольно интересная вещь. Samsung только что выпустила UWB-версию трекера под названием SmartTag+, но прошло уже две недели с момента официального релиза, а устройство еще не дошло до США. Я попытался достать один для разборки, но безуспешно.
Начало разборки
Все три трекера можно открыть пальцами-без каких-либо инструментов! Однако AirTag открывается сложнее, чем другие, особенно если вы недавно обедали и пытаетесь сделать это толстыми пальцами. Представьте, что вы открываете банку с солеными огурцами двумя скользкими пальцами, и тогда вы поймете, что я имею в виду. В других трекерах есть специальные углубления для ногтей, и крышки с них снимаются просто.

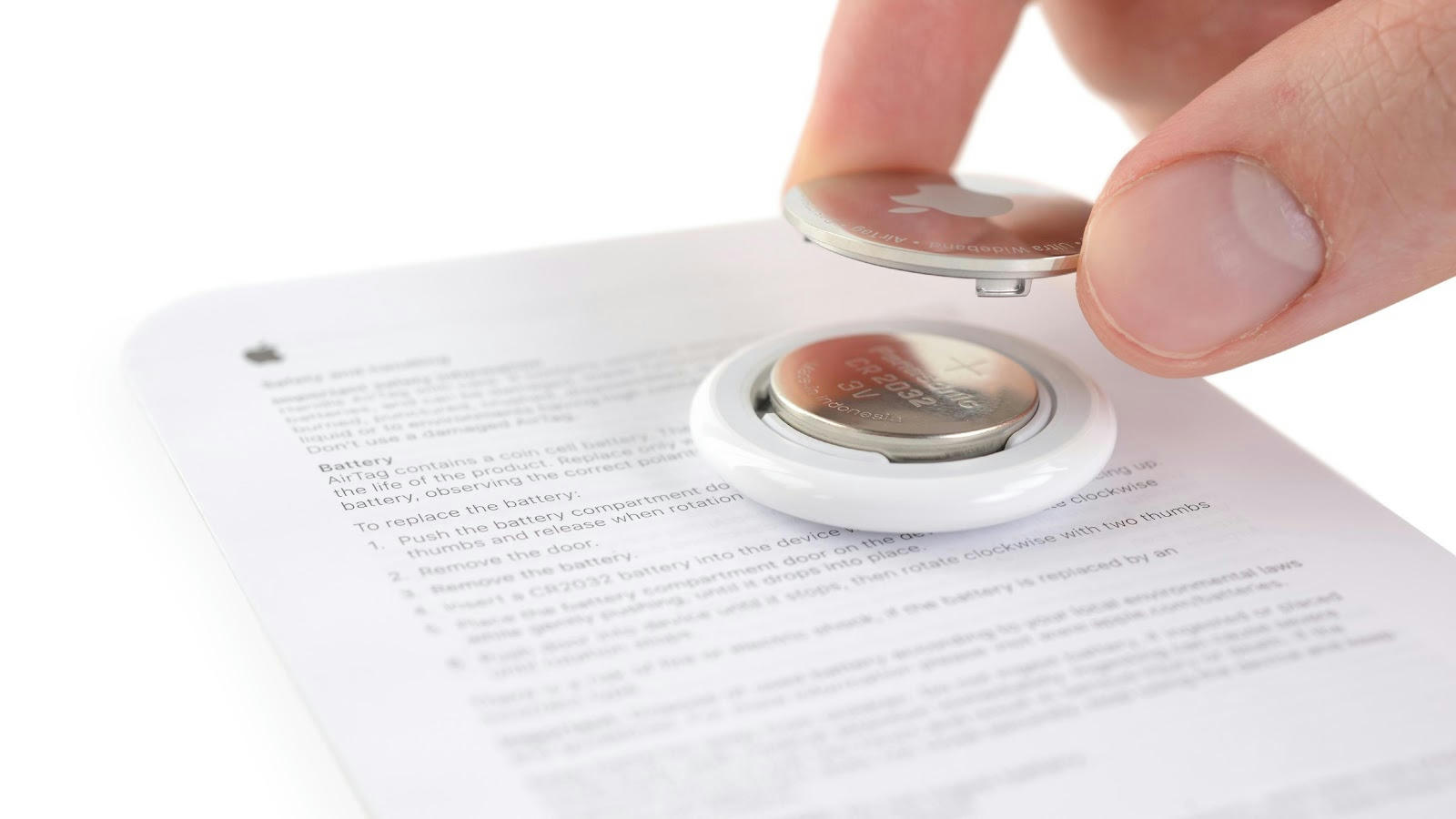

Дело сделано! В продукте Apple вы можете заменить батарею самостоятельно! Есть даже письменная инструкция по этому вопросу
Все конкурирующие устройства имеют сменные батареи, поэтому Apple, по-видимому, решила не отставать и продемонстрировать соответствие рыночному стандарту. Тем не менее, мы отдадим должное Apple за это, сам AirTag прослужит дольше, чем его батарея, на что ушло 6 лет и 15 миллионов ранее проданных устройств.
Apple могла бы снабдить устройство раздражающим портом Lightning или встроенной (бесполезной и неэффективной) функцией беспроводной зарядки, чтобы AirTag можно было заряжать от зарядного устройства Apple Watch, но Apple этого не сделала, и спасибо вам за это. Однако в ранних патентных заявках AirTag должен был заряжаться индуктивным зарядным устройством. Предвестник технологий будущего? Или еще одно доказательство существования продукта Apple, которого никогда не существовало?
А как насчет еды? Разборка аккумулятора
AirTag получил очень оригинальный номер модели: A2187 (ну, из какого это фильма?), а в нормативной документации есть указание типа батареи — CR2032. В этом есть смысл! AirTag и SmartTag используют трехвольтовые батареи CR2032, в то время как плитка использует более компактный CR1632. Судя по стандартной номенклатуре кнопочных элементов, используются литиевые батареи, но 20-миллиметровые элементы имеют емкость 0,66 Втч, в то время как емкость 16-миллиметровых плиточных элементов составляет всего около 0,39 Втч. На первый взгляд эти аккумуляторы очень похожи на аккумуляторы наушников-вкладышей, но отличаются от них тем, что они рассчитаны на длительную подзарядку устройства небольшим током, что позволяет им выполнять свои функции.
Открыл Tile Mate, Galaxy SmartTag и Apple AirTag
Независимо меняя батарею, удобство пользователя как начинается, так и заканчивается — для всего остального вам понадобится больше, чем просто ваши пальцы.
Плитку и SmartTag легко разобрать с помощью монтажного шпателя и нагревателя, но с AirTag это не так просто. В то же время герметизация AirTag, как ни странно, была не столь качественной. Я не буду отрицать, что не смог бы сделать это без инструментов, потому что, в конце концов, три зажима и клей-это неплохо. Чтобы отделить швы, AirTag необходимо осторожно сжать тисками и проткнуть монтажным шпателем. Если вы определенно решили разобрать AirTag, будьте осторожны! Клеевые зажимы легче сломать, чем отклеить.
SmartTag Samsung-единственный трекер, которому не присвоен класс защиты от проникновения грязи, и это довольно удивительно, учитывая, что этот трекер имеет самый толстый клеевой слой, защищающий печатную плату. Так это худший из всех трекеров? Или Samsung просто пытается не обещать слишком много, как в случае с iPhone 6S?
Со звуком у Apple всегда есть сюрпризы
Весь дизайн AirTag состоит из сплошных круглых деталей. Вы заметили "кнопку" на нижней стороне крышки? Эта кнопка не нажимается, как в Mate и SmartTag. Это магнит, который мы видели ранее на рентгеновском снимке. Он помещен внутри логической платы в форме пончика, встроенной в медную катушку. А это наш спикер. Вы правильно поняли — корпус AirTag, по сути, представляет собой один сплошной динамик. Питание подается на звуковую катушку, которая управляет магнитом, установленным на диафрагме (в данном случае это пластиковая крышка, в которой находится аккумулятор), и именно она издает звуки, которые вы ищете при поиске потерянной сумки.
Но зачем вообще ставить здесь настоящие приводные механизмы? Магниты не только увеличивают вес, но и занимают довольно много места. Миниатюрные пьезоэлектрические динамики в Mate и SmartTag производили такой же и даже более громкий звук во время тестирования, так что дело не в громкости. Похоже, Apple не могла отказать себе здесь в одном удовольствии — ей хотелось качественного звука. Пьезодинамика крошечная, дешевая, но звучит как цена, например, как динамики в игрушках из набора Happy Meal в ресторанах McDonald’s. Зная Apple и зная, насколько серьезно компания относится к дизайну источников звука, мы можем сделать вывод, что он здесь на звуке — даже здесь! — Я его не сохранил.
Набор инструментов для открывания корпусов, отсоединения кабелей, снятия АЦП и прочего.
Нет отверстия для брелока? Успокойся, я нашел его
На некоторое время мы прервем разборку. В отличие от конкурентов с отверстием для брелока, на идеально круглой внешней поверхности AirTag вообще нет места, чтобы продеть брелок — по крайней мере, его не так легко найти. Официальный способ крепления устройства к ключам предполагает покупку различных аксессуаров, то есть вам придется заказывать и ждать. Но, если вы можете уверенно держать дрель и готовы рискнуть 29 долларами. Затем я создал свою собственную технику DIY специально для васЯ внимательно осмотрел внутреннюю часть первой воздушной метки. Затем я взял сверло 1/16 дюйма и осторожно проделал отверстие во втором трекере из нашего четырехпакетного пакета (конечно, сначала я вынул из него батарею). Каким-то чудом мне удалось избежать столкновения с микрочипами, платами и антенной, и я только просверлил склеенный пластик. Что было самым приятным в этой операции? И то, что AirTag мужественно пережил это и продолжал работать как ни в чем не бывало.
Тебе понравилось? Затем вы можете надеть на него ключ или кольцо. Только сначала не забудьте вынуть аккумулятор из устройства. И, кстати, не стоит ожидать, что устройство сохранит свои возможности IP67
Удивительно, но профиль звука не сильно изменился: уровень децибел на расстоянии одного iPhone Mini от AirTag находился в пределах погрешности +/- 1 дБ от необработанного AirTag (около 78-80 дБ). Учитывая тот факт, что Apple использует сам пластиковый купол в качестве мембраны динамика, это было приятным сюрпризом.
Прежде чем я поделюсь с вами секретами бурения, предупреждаю вас в последний раз: если вы хотите это сделать, делайте это, но только на свой страх и риск! Если вы начнете сверлить в неправильном месте, вы можете серьезно повредить устройство. Поэтому не пытайтесь делать это дома, если вы не готовы превратить свой трекер в почти невесомое пресс-папье. Сопровождая это напутствие, теперь посмотрите видео с "безопасными зонами", которые мы обнаружили.
Чтобы безопасно просверлить AirTag, вам нужно просверлить одно из углублений в печатной плате / антенном экране (я расскажу вам об этом позже) в том месте, где идут зажимы, удерживающие части трекера вместе. На видео я выделил три таких углубления. Вы можете видеть, что их положение примерно соответствует положению зажимов металлической крышки батарейного отсека, то есть эти зажимы можно использовать в качестве ориентира. В идеале вам не нужно вставлять сверло в сам зажим (я это сделал), а просверлить только клеевую часть, но если все же случится, что вы прикоснетесь к зажиму — это не будет фатальным ни для вас, ни для AirTag.
Кстати, Apple продает держатели AirTag за 13 долларов, не говоря уже о сторонних производителях, чья продукция уже наводнила интернет-магазины. Но мой доморощенный метод сверления отверстия позволяет разместить AirTag на брелке или кольце с минимумом дополнительных деталей, увеличивая вес и объем конструкции. Даже самое маленькое устройство можно взломать, и мы будем бороться за это право.
Скучно? Напрасно, потому что мы еще не открыли доски
Снимите платы с плитки (слева) и Samsung (справа) — пара мелочей, чего нельзя сказать об AirTag
Мы поговорили о батарейках, немного поразвлеклись с дрелью, а теперь перейдем к аналитическому центру — доскам. Материнская плата Mate (слева) красивого черного цвета, помещена в формованную пластиковую рамку и снята простым движением вверх. SmartTag Samsung (справа) — единственный из трех трекеров, который использует винты: два из них закрепляют плату. Это довольно удивительно, учитывая любовь Samsung к клеевым соединениям.
AirTag-самый стойкий из трех трекеров. Он предпочел бы умереть, но не хотел раскрывать, где спрятано золото. Его доска плотно приклеена, а монтажному лезвию вообще негде повернуться. Плата помещена в элегантно припаянный корпус антенны, а в центре "пончика" находится чрезвычайно хрупкая звуковая катушка. Доска сидит как налитая, и вряд ли ее можно снять, не повредив. Если вы решите повторить мой путь и добраться до этого места, примите тот факт, что вы, скорее всего, не сможете восстановить функциональность устройства.
Как и во многих продуктах Apple, плата AirTag является многослойной~~, как у людоеда~~. Слева показана вся сборка (вид сверху) с медной звуковой катушкой в центре, которая все еще удерживается вместе двумя паяными соединениями. Плата помещена внутри позолоченной пластиковой антенной рамы, которую, чтобы лучше рассмотреть, мы перевернули (в центре снята звуковая катушка); а справа показана нижняя часть платы, на которой размещена "тяжелая артиллерия".
Первая сторона логической платы AirTag, на которой размещен трехосевой акселерометр Bosch Sensortec BMA28x, также находится в других продуктах Apple.
На первой стороне платы находится трехосевой акселерометр, контактные контакты батареи и те же точки пайки звуковой катушки в паре с вышеупомянутым магнитом, заставляющим AirTag издавать звуки.
Под этими устройствами на задней панели платы размещены микросхемы, датчики и другие миниатюрные элементы.
<подробности><сводка>Их перечисление</сводка>
-
U1 UWB-приемопередатчик Apple.
-
Bluetooth SoC с низким энергопотреблением и контроллером NFC Nordic Semiconductor nRF52832.
-
32 МБ флэш-памяти ИЛИ флэш-ГигаДевайс GD25LE32D.
-
Встроенный цифровой аудиоусилитель MAX98357B, класс AB.
-
Операционный усилитель ввода-вывода 1 МГц, rail-to-rail Texas Instruments TLV9001.
-
Выключатель нагрузки, реле защиты от максимального напряжения НА полупроводнике FPF2487.
-
Понижающий преобразователь 300 мА постоянного тока-DC Texas Instruments TPS62746.
-
Что-то похожее на полупроводниковый преобразователь постоянного тока в постоянный.
-
Что-то похожее на преобразователь постоянного тока В постоянный НА Texas Instruments.
</подробности>
В своем анонсе AirTag Apple рассказала только о том, сколько усилий она приложила, чтобы ее трекер соответствовал стандартам конфиденциальности Apple. Предотвращая вредоносное использование, iPhone предупредит хост, если AirTag, не зарегистрированный в его учетной записи iCloud, шпионит за ними. Кроме того, AirTag, которым владелец давно не пользовался, начнет издавать звуки, если вы возьмете его в руки, и тем самым привлечете внимание.
Но вернемся к звуку. Что, если злоумышленник отключит динамик AirTag, а затем заставит его следовать за кем-то? Мы провели небольшое исследование, и мы думаем, что должны сообщить вам, что есть несколько относительно простых способов отключить динамик и по-прежнему поддерживать работу AirTag. По понятным причинам мы не будем рассказывать вам, как это сделать. Просто имейте это в виду — особенно если учесть, что не у всех есть iPhone, который может получать уведомление об отключении AirTag. Для сравнения, пьезоэлектрические динамики в Tile Mate и Galaxy SmartTag выключаются так же легко, но, похоже, они не могут похвастаться такими же мощными функциями безопасности.
Итак, мы разобрали устройство
Мы не можем объяснить, почему AirTag потребовалось так много времени, чтобы выйти на рынок, но мы можем с уверенностью сказать, что компания сделала все возможное. Это устройство не похоже на продукт первого поколения. Можно ли его улучшить? Это возможно, но, по сравнению с рыночным стандартом, AirTag кажется устройством, продуманным до мельчайших деталей. По сравнению с предложением Samsung AirTag-это элегантная, футуристическая EVA, в то время как SmartTag-неуклюжая, трудолюбивая НАСТЕННАЯ I.
Говоря об улучшениях: хотя Apple любит продукты, которые "просто работают", иногда такие продукты нуждаются в небольшой помощи, чтобы их могли использовать обычные люди. Оказалось, что методы DIY вполне работоспособны и не лишают вас возможностей (за исключением потери класса защиты от проникновения грязи, но эту проблему легко преодолеть — вам понадобится всего пара патчей Sugru). С другой стороны, одна из основных функций безопасности AirTag довольно просто отключена без каких — либо трюков-мрачное напоминание о том, что цифровая конфиденциальность и безопасность остаются и будут оставаться головной болью для разработчиков еще долгое время.
Итак, какой трекер получил главный приз? С аппаратной точки зрения его продвижение не играет большой роли, но если у вас есть iPhone 11 или выше (за исключением iPhone SE 2020), то функциональность указателя UWB, добавленная в AirTag, будет приятным плюсом. С точки зрения ремонтопригодности все устройства имеют сменные аккумуляторы, и это почти все. Но могло быть и хуже! AirTag, естественно, выглядит наиболее впечатляюще, с его гладким динамиком. Кто знаетs, но мы считаем, что Apple идет правильным путем.
Какие трекеры мы пропустили? Сколько трекеров вы используете и сколько?кому они служат? Покажите нам, как вам удалось проделать дыры в ваших подушках безопасности, и следите за постами, чтобы увидеть новые разборки этой весной.
