Обзор ASUS Prime H470M-Plus. Лучшая mATX плата для процессоров Intel с блокировкой разгона

18.11.2020 - Просмотров: 27

Мы уже ознакомились с материнскими платами на новом флагманском чипсете Intel, предназначенном для работы с 10-ти процессорным семейством и оснащенном новым разъемом LGA1200. Но линейка чипсетов также включает в себя и более компактные решения, а также опции с возможностью блокировки разгона. И мы не будем очень часто скрывать, что при сборке системы существуют заметные бюджетные ограничения, и в таких сценариях лучше будет выбрать в пользу младшего чипсета, например, H470, мы будем изучать его вместе с ASUS Prime H470M-Plus в паре с процессором Intel Core i5-10400.

Из видимых отличий, он имеет меньшее количество портов USB 3.2 gen.2, меньшее количество линий PCI (20 против 24) и отсутствие инструментов разгона.

Пакет

упакованы в коробку с изображением платы и данные о ее характеристиках. Стартовый комплект включает в себя кабель SATA, разъем интерфейсной панели, руководство пользователя и документацию.

Внешний вид

Он сделан в размере mATX. Печатная плата черного цвета со схематичным чертежом.

Достаточно строгий дизайн. Нет ни декоративных обвесов, ни элементов с подсветкой.

Макет элементов сделан без жалоб. Для памяти выделено четыре слота DIMM. Поддерживается частота до 4400 МГц. Ограничений по ручному разгону плат памяти для этой платы не было. Объем до 128 Гбайт.

Одновременно доступны два слота M.2 с шиной PCI Express 3.0. По сравнению с более дорогими платами кулеров нет.

Внизу находится группа из пяти разъемов SATA. Некоторые из них делят линии на M.2. Подробная схема приведена в инструкции. Они расположены в двух группах, что упрощает процесс подключения.

Два USB 2.0 и два USB 3.0 доступны на лицевой панели ASUS Prime H470M-Plus.

В нижней части, в дополнение к традиционному набору портов, есть также один слот для подключения светодиодной ленты 12В.

Питание подается через пучок из 24-контактного ATX и 8-контактного ATX. Используется 8-фазная подсистема питания.

Одна из групп силовых элементов имеет алюминиевый радиатор, вторая свободна. В ходе длительных испытаний не было обнаружено проблем с перегревом. Стабилизатор напряжения DIGI+.

Главный разъем PCIe x16 с металлической арматурой для предотвращения разрушения при установке массивных видеокарт. Кроме него есть еще один PCIe 3.0 x16 и два PCIe 3.0 x1. Учитывая ограниченное количество строк, нецелесообразно строить систему с несколькими видеокартами на ней.

Разъемы вентиляторов доступны для охлаждения платы. Имеется три корпуса, один ЦП и один для насоса жидкостного охлаждения.

Отдельный компактный радиатор отвечает за отвод тепла с чипсета Intel H470. Во время тестирования его температура не превышала 40 градусов.

Два USB 2.0, PS/2, HDMI, DisplayPort, DVI, USB Type-C, USB 3.2 gen.2, два USB 3.2 gen.1, RJ-45 и три аудиоразъема выходят на интерфейсную панель. Гигабитный Intel I219-V отвечает за сетевой доступ.

Звуковая подсистема с экранированием. Установлен 8-канальный контроллер Realtek ALC887. Использованы высококачественные конденсаторы.

BIOS

BIOS стартовый экран содержит общую техническую информацию по ASUS Prime H470M-Plus. Включение подключенных вентиляторов, быстрый доступ к управлению скоростью, активация профиля XMP, приоритет загрузки, режимы работы.

Вы можете запустить приложение отдельно, выполнив точную настройку системы охлаждения.

Весь список доступных утилит представлен в отдельной вкладке.

Собрана информация о языке интерфейса и версии программного обеспечения.


Вкладки Избранного для быстрой настройки в будущем.

В разделе Ai Tweaker можно изменить напряжение процессора и параметры оперативной памяти.

Вкладка с выводом информации об основных элементах системы.

Программное обеспечение

Armoury Crate утилита доступна для операционной системы Windows. С её помощью можно изменить эффект подсветки для элемента, подключенного к заголовку RGB.


Настройки Профили с последующим переключением вручную или при запуске приложения или игры.


Окно обновления программного обеспечения и драйверов.

Тестирование

Тестирование ASUS Prime H470M-Plus с процессором Intel Core i5-10400. 16 ГБ оперативной памяти и видеокарта NVIDIA GeForce GTX 1080.

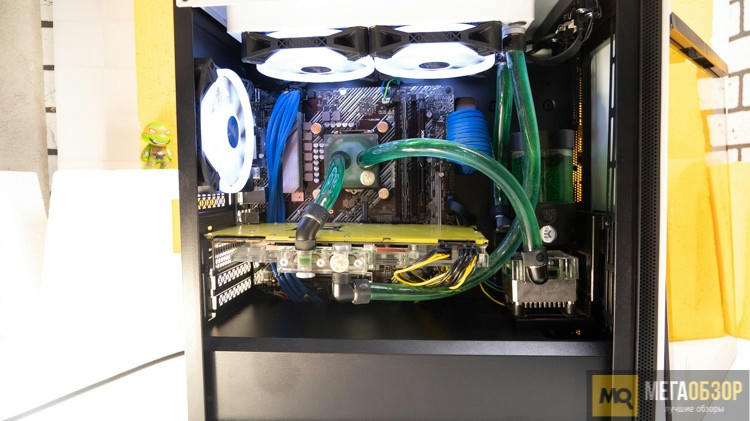

Мы собрали его в Deepcool MACUBE 110 WH. Для охлаждения мы использовали чугунную систему охлаждения, выбранную с большим запасом эффективности рассеивания тепла с целью минимизации шума системы.

Результаты на ASUS Prime H470M-Plus
